- Créer un objet valeur, avec source d’animation : le Mnémonique BP_AU. Pas d’énumération d’image, utiliser l’image marche_arret_rouge en image de fond :
Figure 218 : fond marche_arret_rouge
- Accès à l’onglet Invisibilité/Verrouillage, nous allons maintenant écrire avec l’outil la condition pour que l’objet s’affiche quand le convoyeur est en marche :

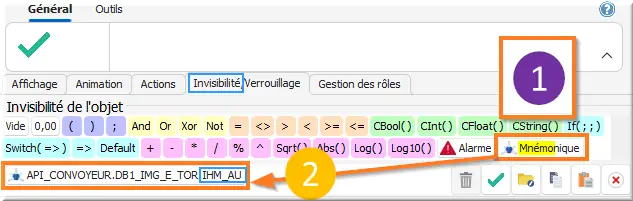

Figure 219 : Choix Mnémo IHM_AU
- Double Clic Mnémonique ;
- Sélectionner et valider le mnémonique IHM_AU.
- Résultat :

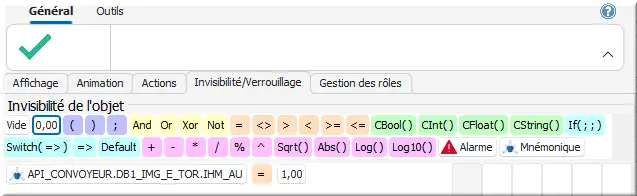

Figure 220 : Cacher si IHM_AU est 1
Invisibilité de l'objet :API_CONVOYEUR.DB1_IMG_E_TOR.IHM_AU = 1,00
Un test de cohérence est automatiquement fait au moment de la validation de l’expression de visibilité.
- Pour afficher un message « Arrêt d’urgence en cours », créer un objet Valeur, saisir votre message et gérer l’affichage dans la zone texte. Ajouter la même condition dans l’onglet Invisibilité/Verrouillage que celle du témoin.

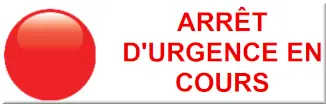

Figure 221 : Arrêt d'urgence en cours
